Import fichier DXF
Pour les formes 2D ou 2.5D il faut obligatoirement dans votre logiciel de dessin enregistrer au format DXF
Le format DXF est un standard, tous les logiciels de dessin vectoriel 2D ou 3D sont capables d’enregistrer en DXF
Le module FAO de fusion 360 est un module de niveau industriel comme ceux de la gamme Autodesk.
Ce module qui viens de l’entreprise HSMWorks http://www.hsmworks.com/ un éditeur de solution FAO pour solidworks.
Depuis le rachat de HSMWorks en 2012 par Autodesk, HSMWorks est intégré aux logiciels Autodesk tout en continuant à être un module disponible pour solidworks.
Les cours FAO pour Fusion 360 sont donc valable également pour Autodesk Inventor et Solidworks.
Le module HSMWorksExpress limité au 2D 2.5D pour solidworks est lui gratuit.
Le principe du module CAM de fusion 360 (HSMWorks) comme ceux équivalent de niveau industriel c’est de préparer les usinages à partir d’un modèle 3D.
Donc vous pourrez importer une forme 2D en DXF mais avec fusion 360 il faudra transformer cette forme 2D en volume 3D grâce à une extrusion ou une révolution.
a ) Import d’une forme 2D dans un projet
Les dessins dans fusion 360 sont regroupés en projet
Il faut d’abord créer un nouveau projet

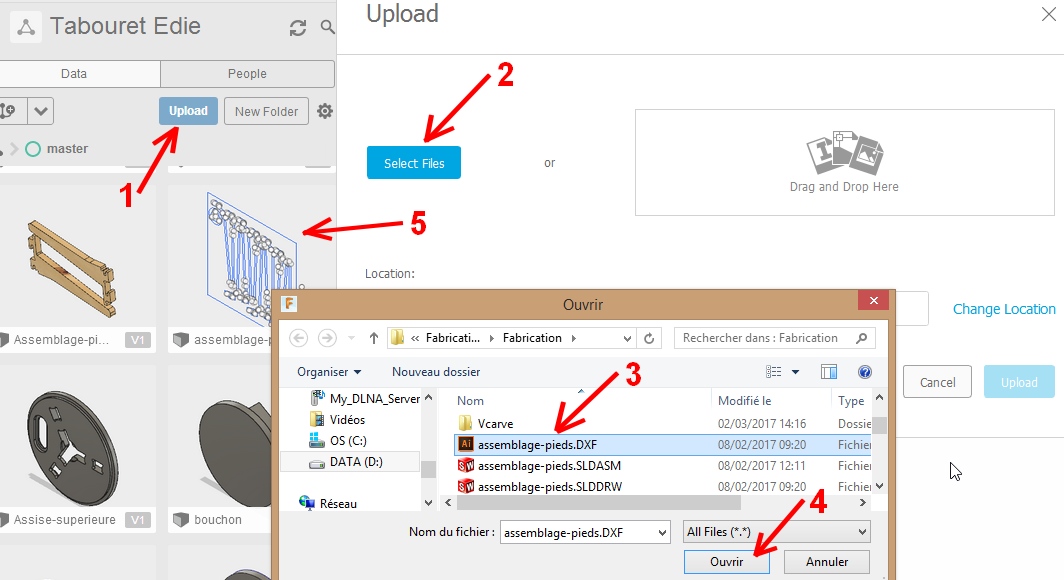

Faire ensuite Upload, et ouvrez votre DXF, il apparaîtra ensuite dans la liste des documents de votre projet à gauche.
b ) Passage du DXF 2d au 3D
Très important :

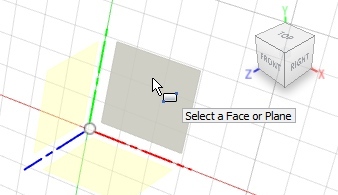

Réfléchissez à l’avance sur quel plan 3D vous allez importer votre fichier dxf.
Si votre machine CNC est une fraiseuse CNC 3 axes classique votre broche correspondant à l’axe Z est verticale.
Dans ce cas importez votre fichier DXF sur le plan XY
Regardez la vidéo ci-dessous résumant la manipulation.
Extrusion du profil DXF pour obtenir le volume
Remarque :
Cette procédure d’import DXF et extrusion est valable seulement si votre fichier viens d’un logiciel 2D tel que Illustrator ou Inkscape.

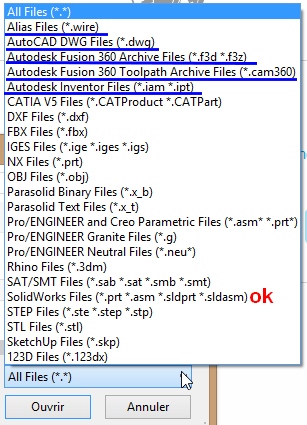

Si vous utilisez un logiciel de modélisation 3D tel que solidworks, SketchUp, Rhino ou si vous avez possibilité d’avoir un fichier 3D Standard STEP ou IGES, faites une importation avec un Upload et vous aurez directement votre volume 3D près à être envoyé dans le module FAO.
La seule chose que vous n’aurez pas comme par exemple lors d’une importation solidworks c’est l’arbre de création mais ce n’est pas utile car lorsque que vous passez à la partie FAO la création volumique est terminée.
Comme avec n’importe quel logiciel on effectue la manipulation

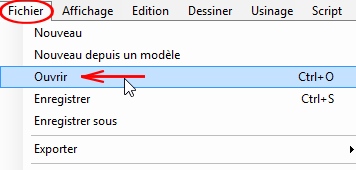

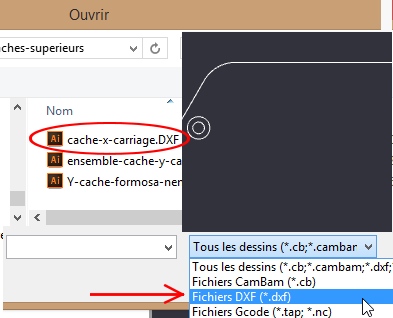

« Fichier » puis « Ouvrir »

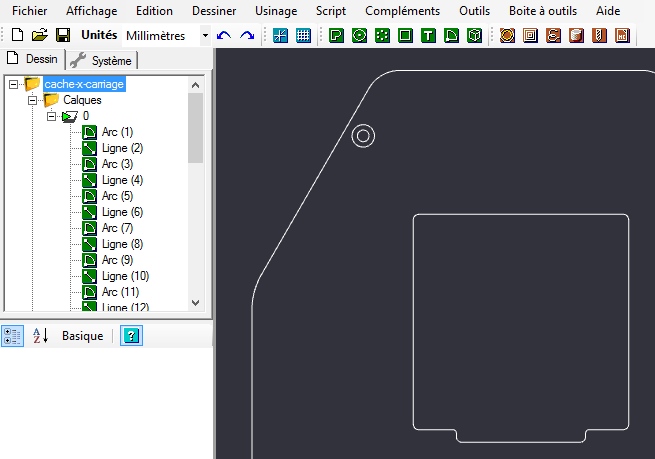

Lorsque le fichier DXF est importé les arcs de cercle, cercles et lignes du dessin apparaissent dans le calque « 0 »
Attention aux unités

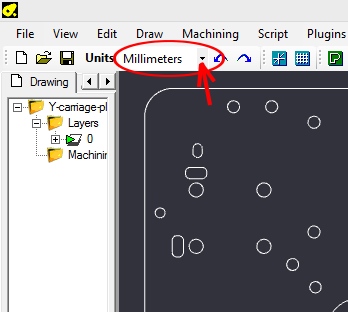

Juste après l’import du fichier DXF, vérifier que les unités du fichier importé sont bien des mm et pas des pouces.
Des logiciels comme par exemple illustrator peuvent exporter par défaut des fichier DXF en mm, si les personnes qui vous envoie les fichiers ont une version anglaise du logiciel.
Si vous avez des pouces au lieux de mm, inutile de changer les unités de Cambam, il faut soit refaire un nouveau export DXF ou effectuer une conversion du dessin importé.
Conversion de pouce en mm :
1 – Sélectionner l’ensemble du dessin, celui ci apparaît en rouge

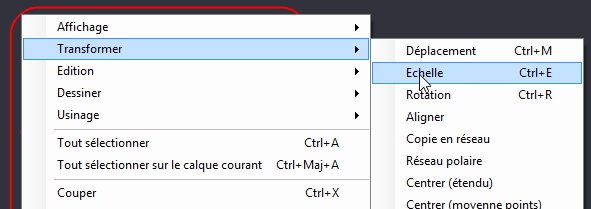

puis cliquez sur le bouton droit de la souris ( un menu contextuel apparaît )

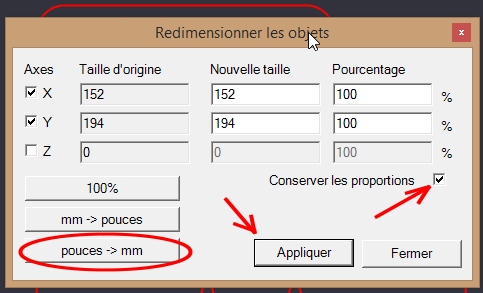

2 – Effectuez la conversion pouce —> mm en conservant les proportions
