I ) La position des broches

• rectangulaire ou carré : single (S, un seul côté), dual (D, sur 2 côtés opposés), quad (Q, sur les 4 côtés du boîtier), zig-zag (Z, en quinconce sur un côté), bottom (B), colonne (C), perpendiculaire (P)
• cylindrique : axiale (A), radiale (R), endcaps (E, extrémités de boîtiers cylindriques)

II ) Les circuit CMS

http://wiki.jelectronique.com/doku.php?id=cms

I ) La position des broches

• rectangulaire ou carré : single (S, un seul côté), dual (D, sur 2 côtés opposés), quad (Q, sur les 4 côtés du boîtier), zig-zag (Z, en quinconce sur un côté), bottom (B), colonne (C), perpendiculaire (P)
• cylindrique : axiale (A), radiale (R), endcaps (E, extrémités de boîtiers cylindriques)

II ) Taille des résistances

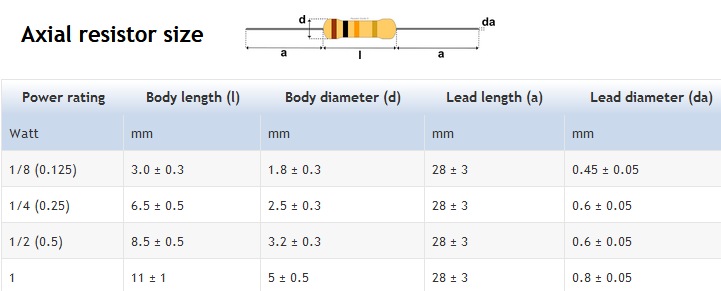

a ) Résistances traversantes axiales

Concernant la librarie Eagle
0204 are those small (typical 1/8 W) resistors, about 5 by 1.5 mm.
0207 is the standard size for 1/4 W, about 6.5 by 2.5 mm.
0309 and 0411 are the next larger sizes.

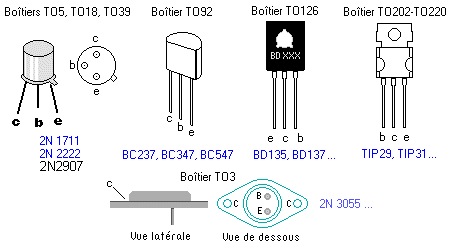

III ) Boitiers des transistors traversants

IV ) Boitiers des régulateurs

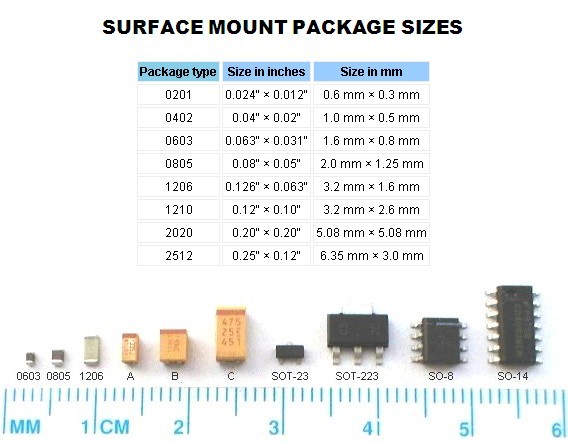

V ) Les circuits CMS

http://wiki.jelectronique.com/doku.php?id=cms
