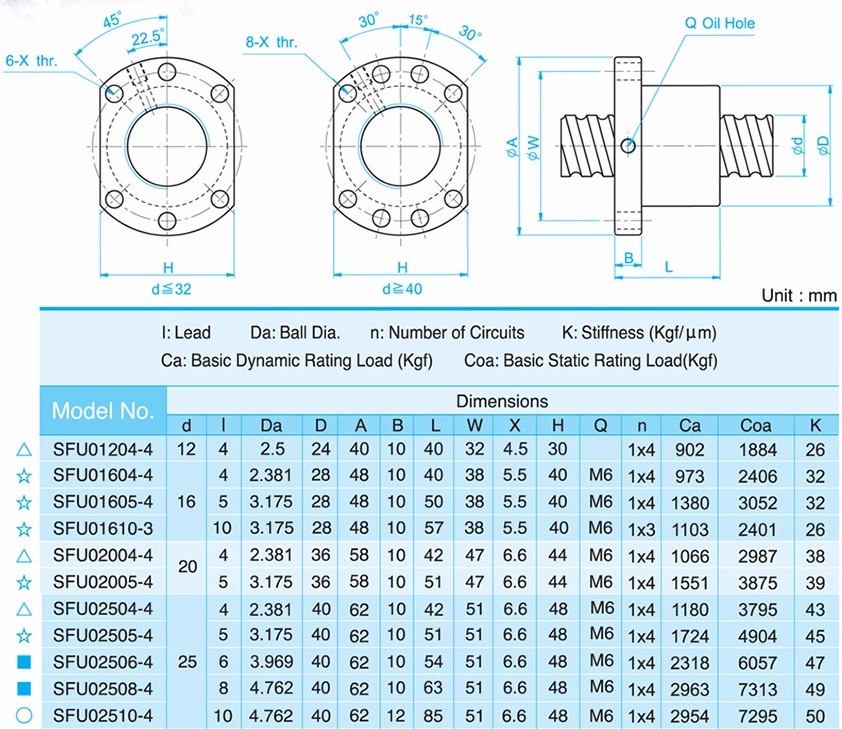

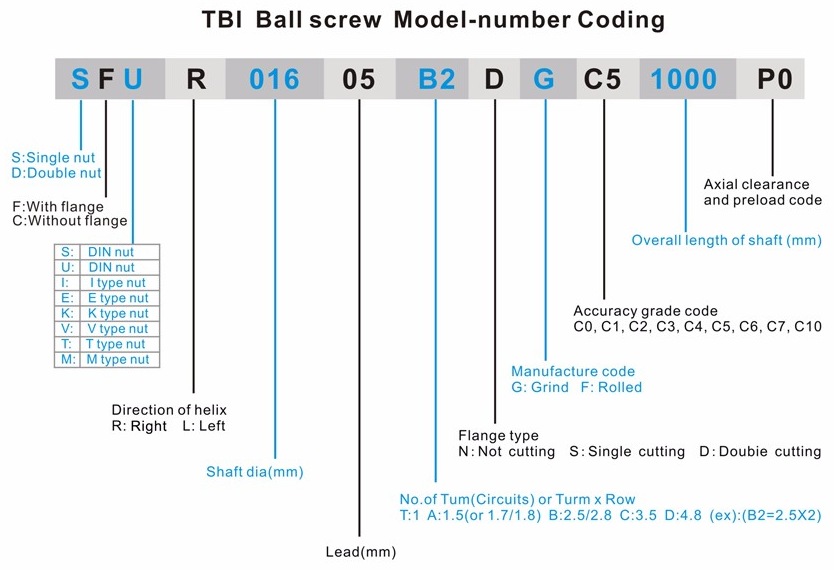

Données standardisées de écrou de vis à bille

Données standardisées du support d’écrou de vis à bille

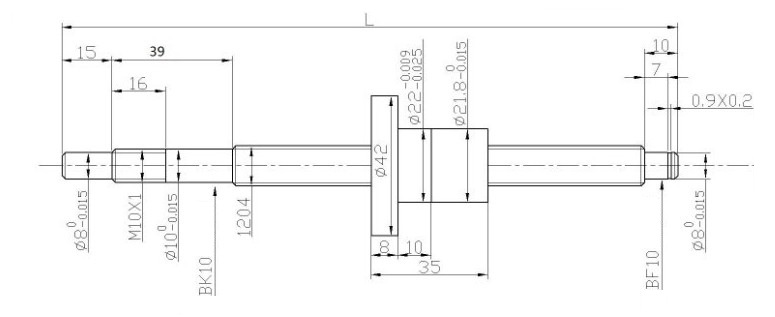

Pour SFU1204

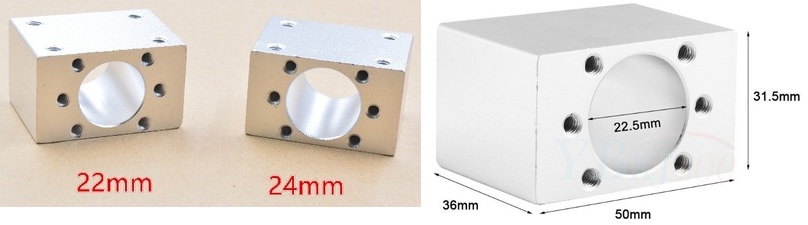

Il existe des supports d’écrou de vis à bille avec des diamètres intérieur de 22 et 24mm

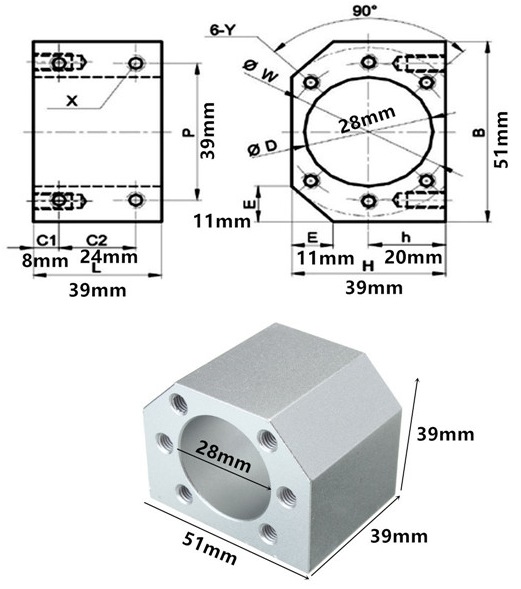

Pour SFU1604   SFU1605   SFU1610

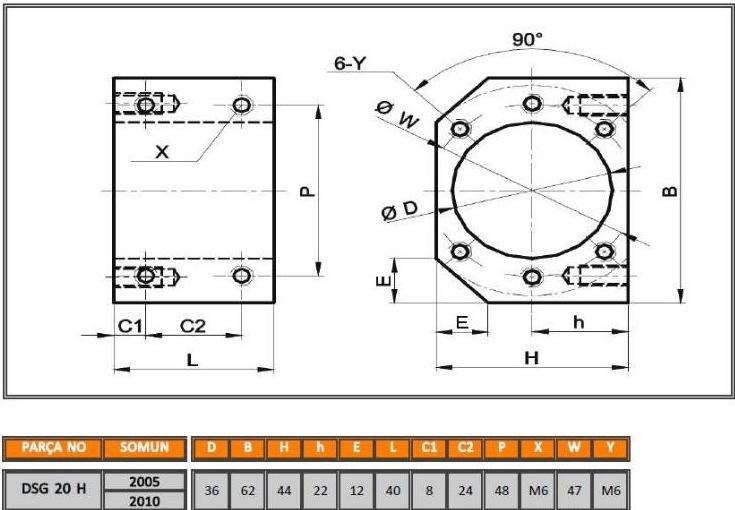

Pour SFU2005   SFU2010

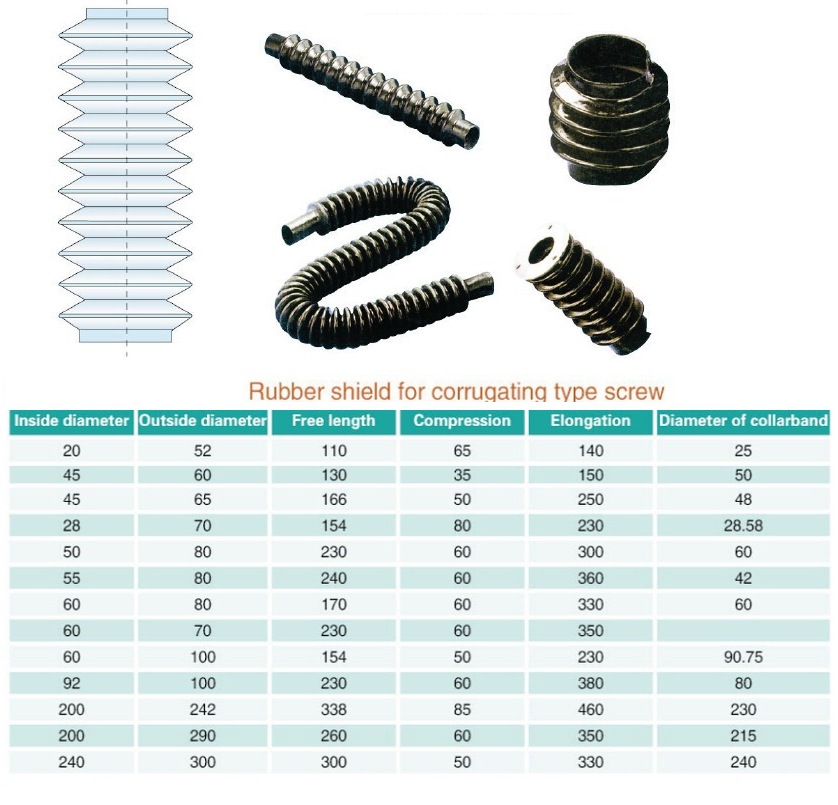

Il existe des protection par soufflets

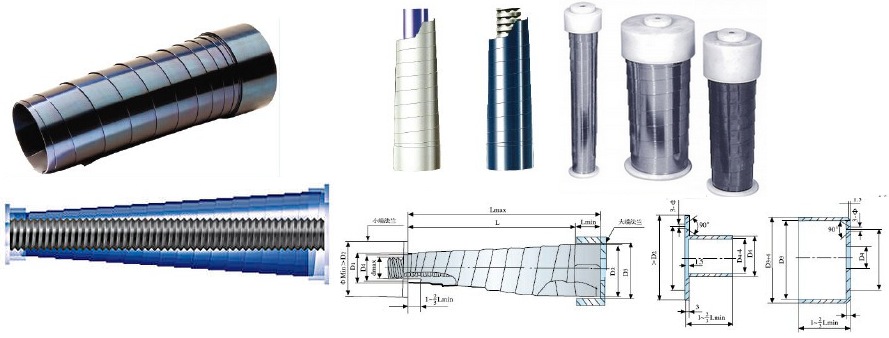

Ou par spirale

La protection par spirale semble permettent des extensions plus importante, elle est en acier donc plus résistante

Il existe des paliers normalisés pour vis à billes

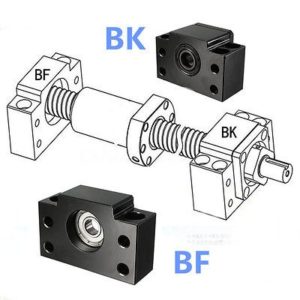

Des paliers fixes désignés : BK, FK, AK et WBK  les plus connus et utilisés sont les paliers BK
Dans tous les cas les paliers fixes doivent posséder des roulements à contact oblique.
Le palier est directement monté sur l’embout de la vis à billes et bloqué à l’aide d’un écrou de serrage.

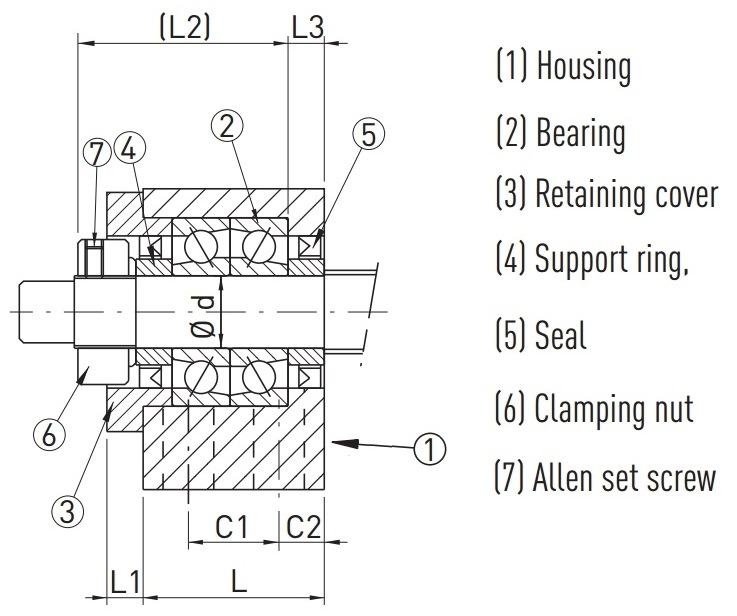

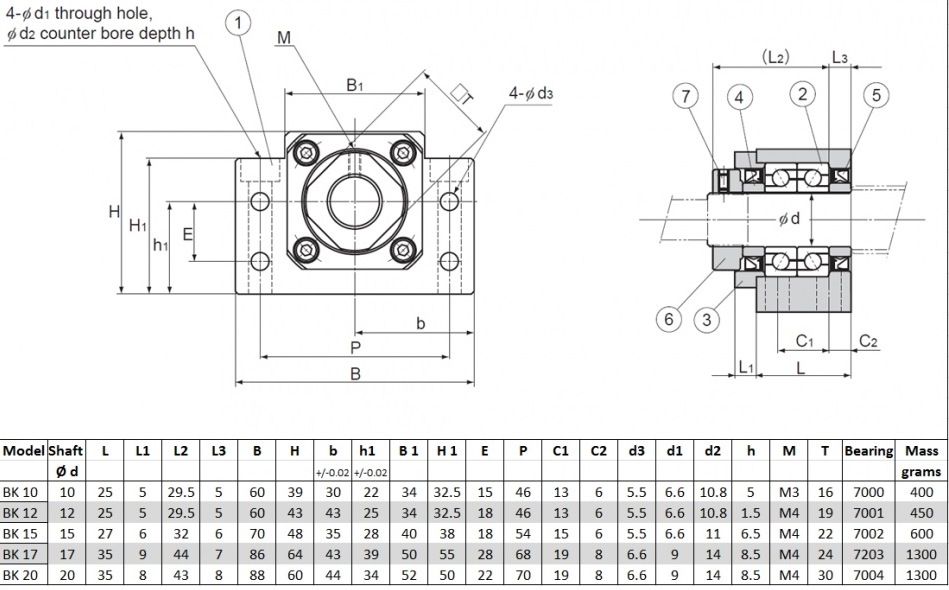

Le palier BK

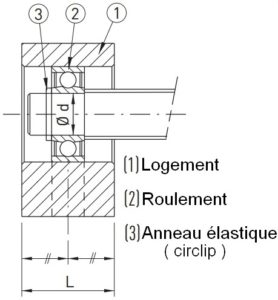

Des paliers libres désignés : BF, FF, EF et  AF, ils se montent directement sur l’autre extrémité de la vis a billes et se bloquent avec un circlip.

Les plus connus et utilisés sont les paliers BF

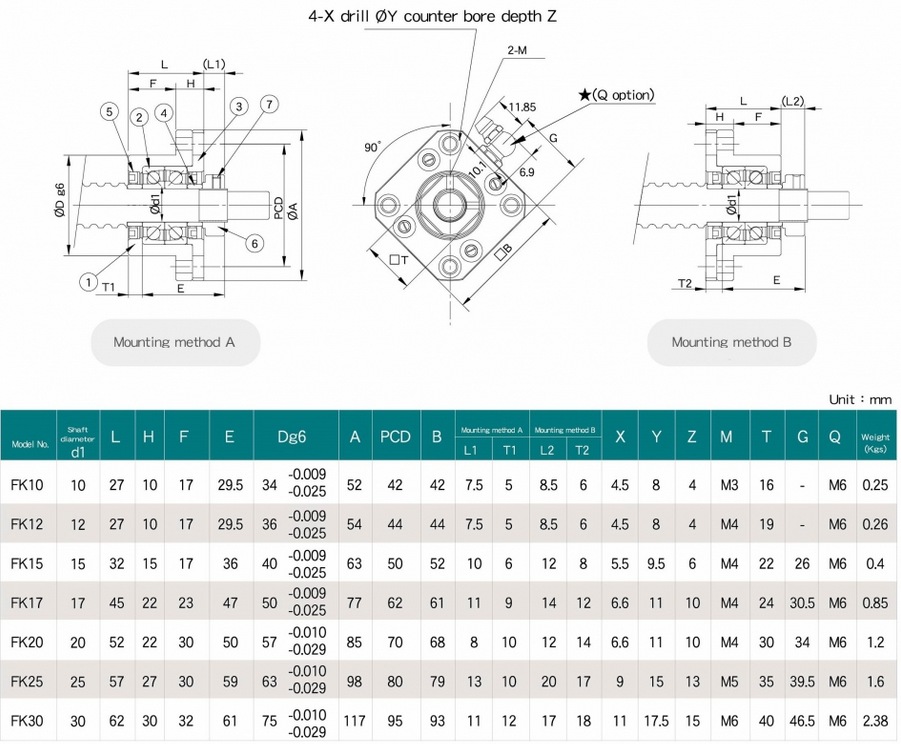

Les paliers fixes FK et libres FF

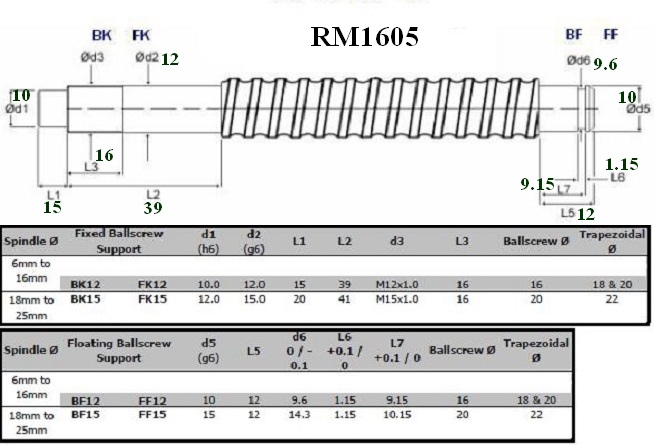

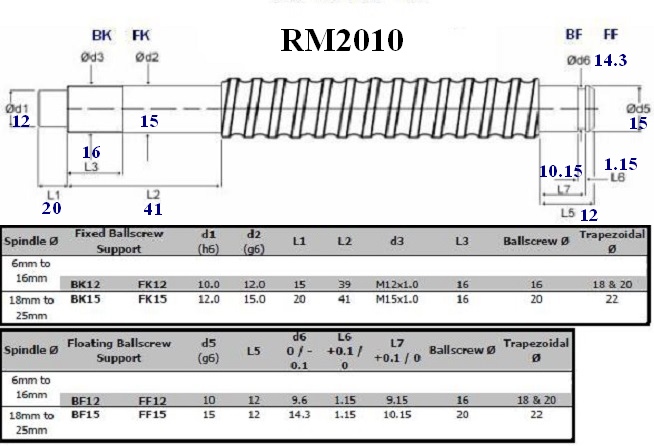

Données techniques paliers normalisés

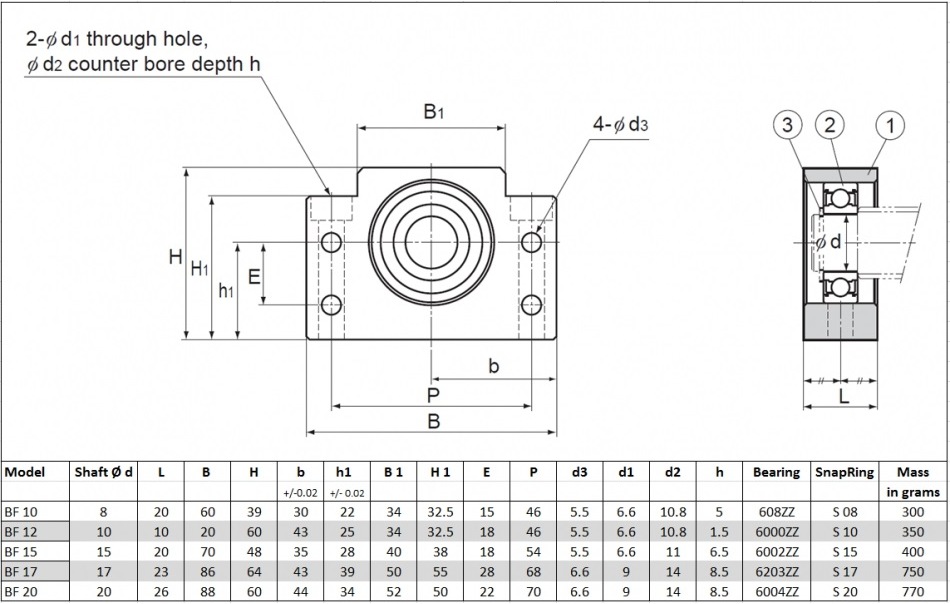

BF BK FF FK

Les différentes qualités de palier

Les différences de qualité et de prix des paliers dépendes surtout des roulements

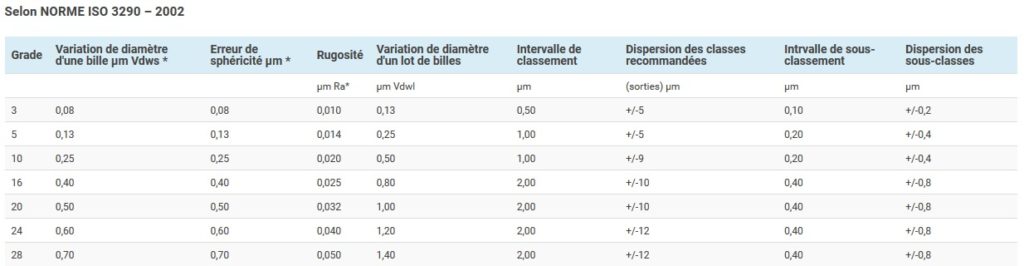

Il y a plusieurs qualités de précision, la meilleure étant celle correspondant au grade C3

Pour les paliers libre on peut utiliser par exemple des roulements 608ZZ
Pour les paliers fixes par exemple les roulements à contacts obliques 7000 ou équivalent
