Faire son propre circuit Arduino Uno
Faire son propre circuit Arduino Uno

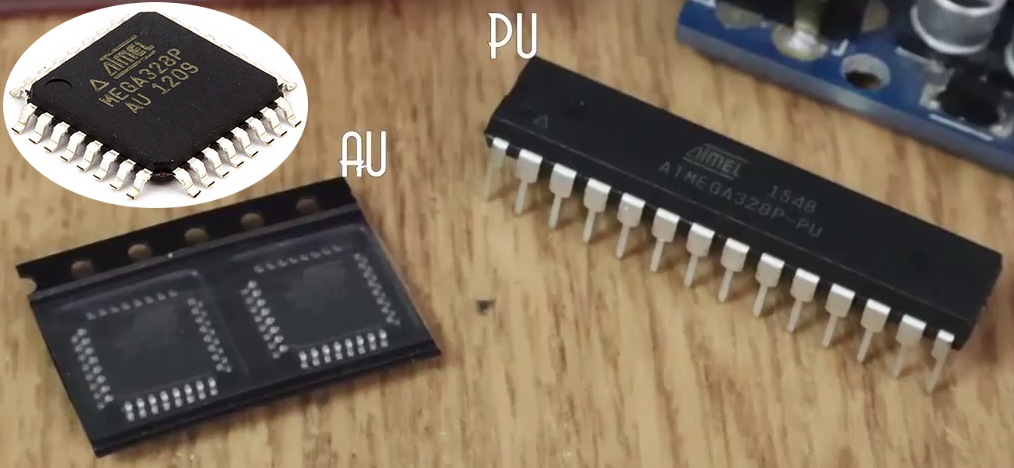

Le microcontrôleur Atmega328p équipe par exemple les cartes Arduino Uno et Arduino Nano. Son boitier peut avoir 2 formes, nous utiliseront la forme en boitier DIP parce que c’est plus facile pour souder et on peut enlever et changer le microcontrôleur sur la carte.

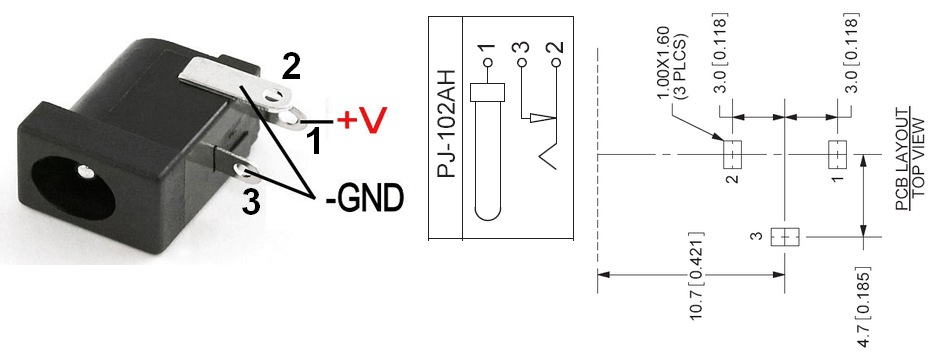

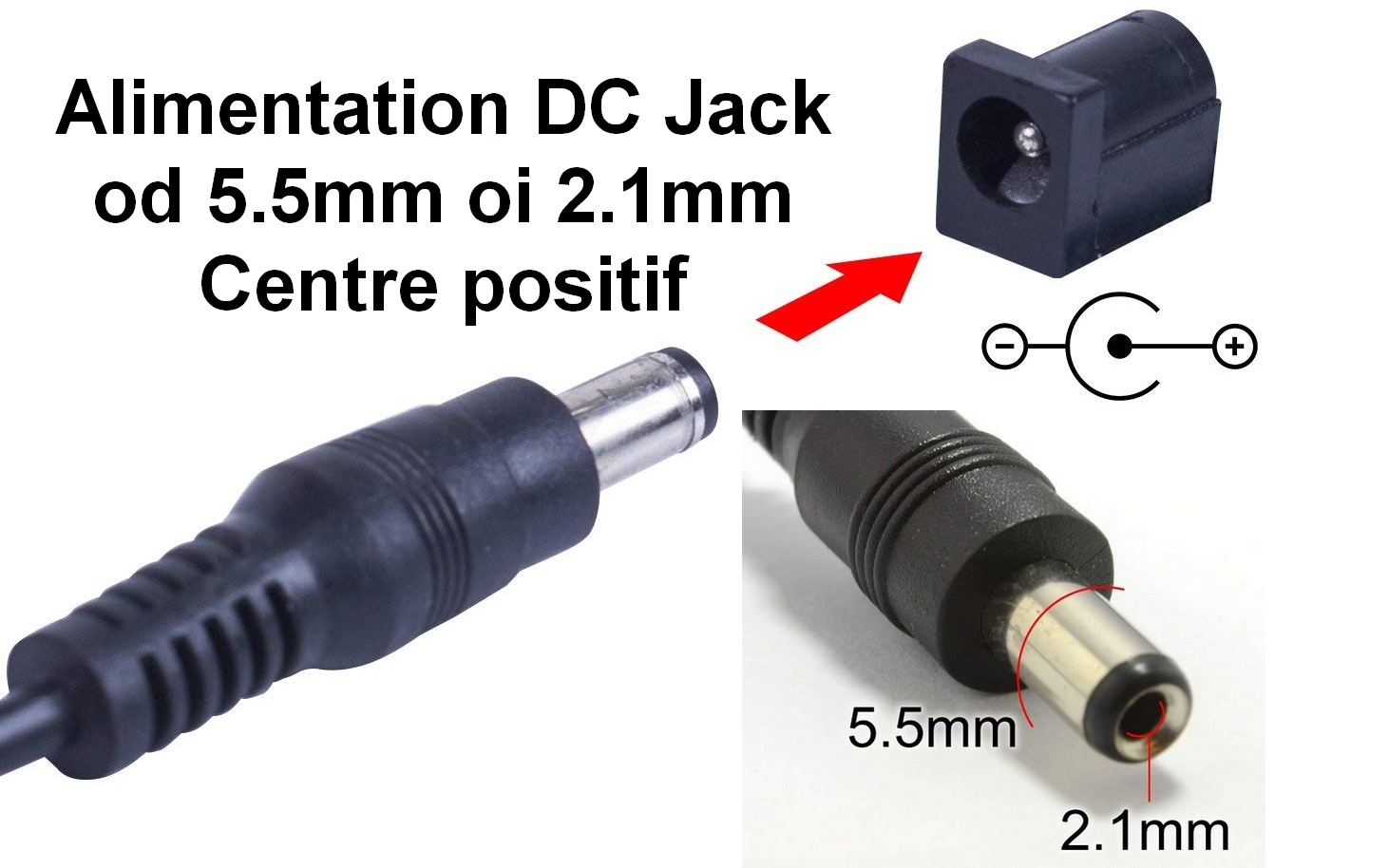

I ) Connecteur d’alimentation externe
II ) Circuit de régulation 5v
Pour obtenir du 5V nous n’utiliserons pas le circuit original de la carte Arduino Uno c’est à dire le circuit NCP1117ST50T3G Un régulateur de tension LDO fixe, 3.5V à 20V, sortie 5V 1A de l’entreprise On Semiconductor.
Ce régulateur de tension LDO fixe est vendu en boitier SOT-223 et à une chute de tension de 1.07V
Les régulateur LDO (Low Drop Out) peuvent fonctionner correctement même avec différence de potentielle entre l’entrée et la sortie faible par exemple pour que le régulateur LDO ci-dessus fonctionne il faut au minimum 5+1.07V un peu plus de 6V en entrée.

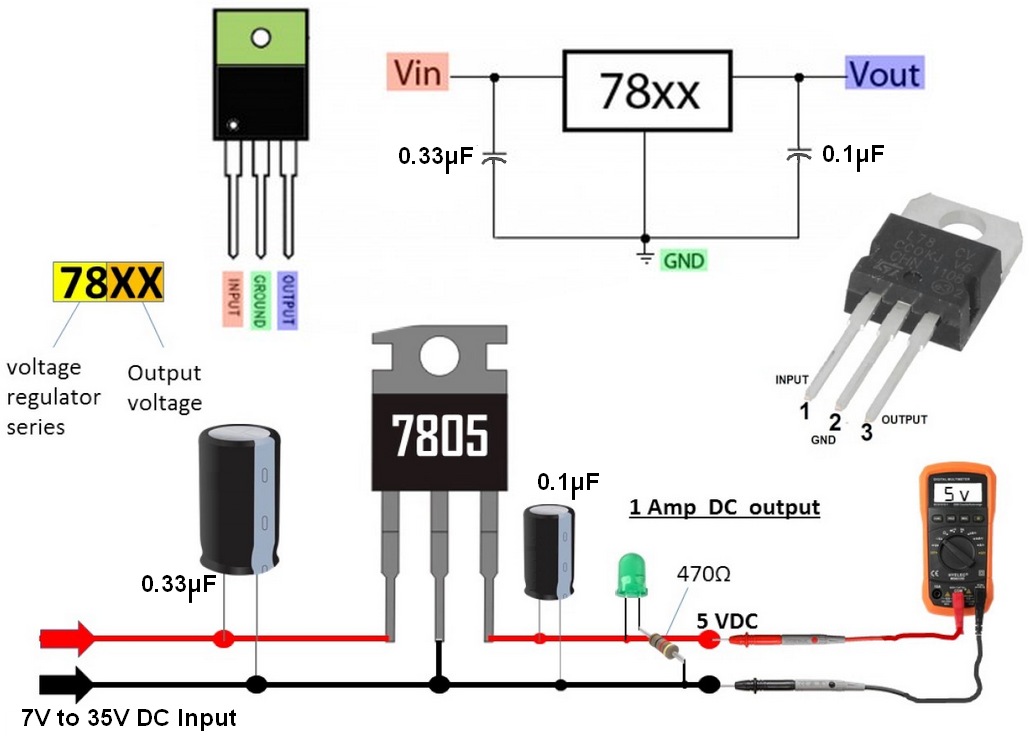

Nous utiliserons à la place un classique régulateur 5V positif type L7805 le dropout voltage est de 2V , donc tension d’entrée minimale de 7V, la tension maxi en entrée de 35V. On peut utiliser par exemple le régulateur STMicroelectronique L7805CV ou le SN7805PI de l’entreprise KODENSHI
Les boitiers 7805 sont du type TO 220 pour bien dissiper la chaleur.
Démonstration venant du Youtubeur Stefano91ste regardez sa chaîne
https://www.youtube.com/channel/UCCukgRn9qWDg644XjIjA8kg
II ) Circuit de régulation 3.3V
Certains circuits utilisent des microcontrôleurs utilisant 3.3V au lieu de 5V comme les ARM32, ESP8266, ESP32

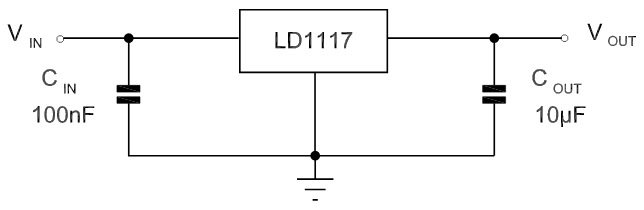

Il suffit de prendre le même circuit et d’utiliser un autre régulateur positif par exemple le LD1117V33
Le régulateur LD117V33 est un régulateur LDO avec chute de tension mini de 1V.
Sa plage de fonctionnement en entrée est de 4.3v – 15V
Il peut délivrer au maximum 0.8A

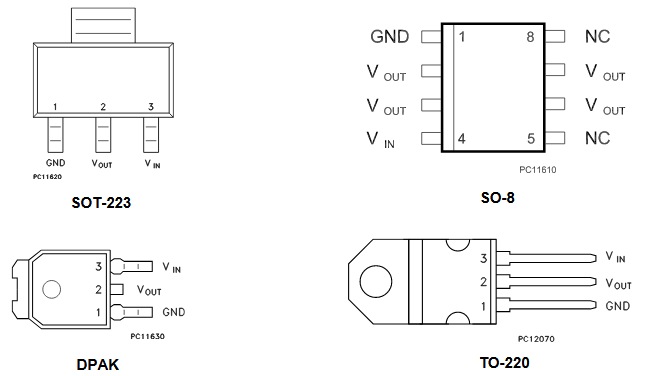

Dans la datasheet c’est indiqué que le LD117V33 peut se présenter sous plusieurs formes de boitier.
Les boitiers TO-220 et SOT-223 sont les plus courants
III ) Protection contre les inversions de polarité

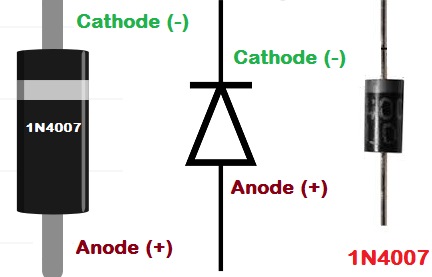

Nous pouvons utiliser par exemple la diode 1N4007 qui est une diode à usage général son intensité maxi est de 1A. La tension de seuil est de 0.7V mais cela ne pose pas de problème pour nous.
Si la diode est traversante elle est dans un boitier de forme D0-41

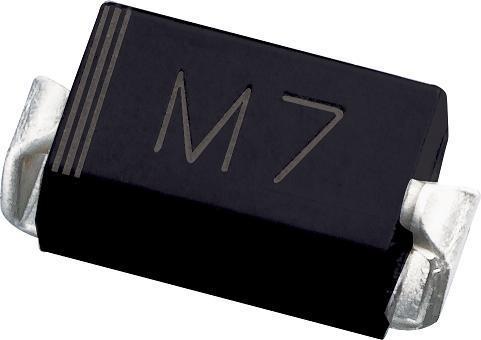

Cette diode s’appelle M7 quand elle est sont forme d’un boitier CMS
III ) Combiner une alimentation 5V avec une alimentation 3.3V

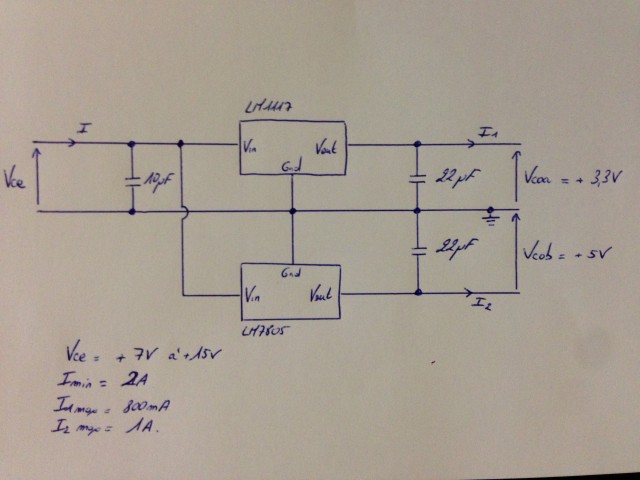

Avec les deux circuits en parallèle
